• 200-480KG
  重量（具体以实际生产为准）
• 0.1-7t/h
  生产能力
• 1.1-18.5kw
  配用功率
• 840×430×1050mm
  外形尺寸（具体以实际生产为准）

查看更多视频

该机为湿式物料微细加工机械。根据不同用途，可选用不同材质和硬度的磨齿，装拆方便容易清洗。

一、概况
JM系列胶体磨是湿式超微粒加工的di二代新型设备，适用于各类乳状液的均质、浮化、分散、混合、粉碎、研磨。广泛应用在食品（果桨、果汁、蛋白奶、豆奶、奶茶、乳制品、饮料等）、制药（各种糖浆、营养液、中成药、膏状药剂等）、日用化工（牙膏、化妆品、洗涤剂等）、化工（颜料、染料、涂料、润滑油、石油催化剂等）、乳化沥青、煤炭浮选剂、陶瓷釉料、乳化炸药、纳米材料等行业。
二、结构
JM系列胶体磨产品设计紧凑、造型美观、密封良好、性能稳定、操作方便、装修简单、生产效益高等特点，是处理精细物料理想的加工设备。
JM系列胶体磨产品除电机及部分零部件外，凡与物料相接触的零部件全部采用高强度不锈钢制成。尤其，关键的动、静磨盘进行强化处理，因此，具有良好的耐腐性和耐磨性，使所加工的物料wu污染卫生纯洁。
JM系列胶体磨其主要构造由磨头部件、底座传动部；专用电机三部分组成。其中磨头部分的动磨盘与静磨盘是本机的关键部分，所以，根据被处理的物料性质不同选型须有所区别。但材质均同不锈钢制成。连体式（又称立式）电机根据型号不同需要作特殊设计，在电机凸缘端加挡水盘，以防渗漏。立式结构见图一、二，分体式结构图三（附后）。
三、原理
胶体磨的基本工作原理是剪切、研磨及高速搅拌作用力，磨碎依靠磨盘齿形斜面的相对运动而成，其中一个高速旋转，另一个静止使物料通过齿形斜面之间的物料受到ji大的剪节力和磨擦力，同时又在高频震动和高速旋涡等复杂力的作用下使物料的研磨、乳化、粉碎、均质、混合，从而得到精细超微的效益。
四、安装
JM系列胶体磨运作平稳、震动轻微，可根据生产使用需要置于平整地面上，或安装在水泥基础上。为了方便用户的生产使用，各型胶体磨的底层座均设有安装孔，立式胶体磨安装尺寸见图四（附后）。
五、操作使用及注意事项
1、 联接好进料门或进料管及出料口，再接上出料循环管，然后接上冷却水管（JM——L50a、b无冷却水管系统）和排漏管。
2、安装好电力启动装置，（若有条件的用户可配上电流表及指示灯）接好电源后，特别要注意开机运转方向，判别电机是否正常方向旋转，或从进料口看方向同胶体磨上‘红色旋转方向标牌’相一致顺转。jue对禁止反转。
3、调节磨盘间隙，在不开机的情况下将调节盘（刻度盘）上两手柄‘逆时针’拧松然后‘顺时针’转动调节盘，用一只手伸入底座方口内转动电机风叶，当转动调节盘感动有少许磨擦声时马上停止，此时调节盘上刻度对准体上指针的读数确定了动、静磨盘间隙为‘0’。但刻度盘圈上的读数数字要记住，这个数不是0度而磨盘的间隙为‘0’，再返转（逆时针）调节盘几圈使磨盘间隙稍大0。一般在满足加工物料细度要求的情况下，尽可能使磨盘间隙稍大些，这样可以延长设备使用寿命。然后将手柄拧紧锁住调节盘使磨盘间隙固定。
4、接通冷却水（JM——L50a、b无冷却水管系统），启动胶体磨待运转正常后立即投料入磨加工生产。
5、开机之前，进料门内适量加入水液或其它与加工物料相关液体，开机时马上投入物料，否则会损伤硬质组合密封件甚至造成泄漏烧毁电机。
6、加工物料jue不允许有石英、碎玻璃；金属等硬物质混入其中，zui好用15目/英寸筛网过筛后加工。否则入磨会损伤动、静磨盘。
7、加工物料注意电机负荷，发现过载要减少投料。
8、胶体磨在运作中，不许关闭出料阀门，以免磨腔内压力过高而引起泄漏。
9、胶体磨属高jing密机械，磨盘间隙ji少，运转速度快。操作人员应严守岗位，按规章作业，发现故障及时停机，排除故障后再生产。
10、胶体磨使用后，应che底消毒、清洗机体内部，勿使物料残留在体内，以免硬质机械粘结而损坏。
六、维护与修理
1、胶体磨为高jing密机械，线速高达20m/秒，又磨盘间隙ji小。检修后装回须用百分表样正壳体与主轴的同轴度误差≤0.05 m m。
2、修理机器时，在拆开、装回调整过程中，不许用铁锤直接敲击。应用木锤或垫上木块轻轻敲击，以免损坏零部件。
3、本机密封件：分为静、动密封。静密封采用O型橡胶圈、动密封采用硬质机械组合式密封。发现硬质密封面有划伤应立即在平板玻璃或平板铸件上进行研磨修复，研磨料为≥200#碳化硅研磨膏为佳。若密封件破损或裂痕严重请立即更换。
4、在使用过程中应根据加工物料情况，酌情进行定期维护。
5、有关电机的维护使用，请参照电机使用说明书。
6、随机备件绝大部都为国标、部局标准件，全国各地均购到。

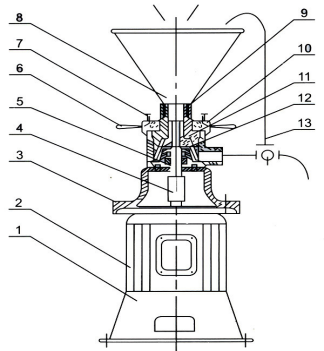

立式胶体磨JM-L型   图一

1、底座 2、电机 3、端盖 4、循环管 5、手柄 6、调节盘 7、冷却水接头 8、加料门 9、旋叶刀 10、动磨盘 11、静磨盘 12、静磨盘座 13、O型圈 14、机械密封 15、壳体 16、组合密封 17、排漏管接头

立式胶体磨JM-L50a-b型   图二

1、底座 2、电机 3、壳体 4、连轴器 5、机械密封 6、手柄 7、锁紧螺丝 8、加料门 9、进料管道 10、调节盘 11、静磨盘12、动磨盘 13、循环管

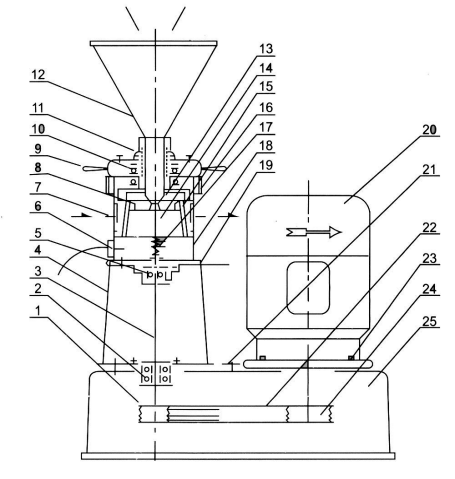

分体式胶体磨JM-F型   图三

1、从动带轮 2、轴承 3、主轴 4、机座 5、轴承 6、出料口 7、冷却水接头 8、进料盖板 9、手柄 10、轴承 11、限位螺母 12、加料门 13、旋叶刀 14、动磨盘 15、静磨盘 16、调节盘 17、机械密封 18、壳体 19、排泄孔 20、电机 21、调节螺钉 22、三角皮 23、电机座 24、主动带轮 25、底座

型号	直径D	直径a	注：JM-W卧式单机安装尺寸详见电机说明书
JM-L50	Ф225	Ф9
JM-L65	Ф240	Ф15
JM-L80	Ф300	Ф15

注意事项：
1、启动胶体磨前，应先接通冷却水，再加入水或乳状液物料，否则，空转会严重损坏硬质密封件用动、静磨盘。
2、加工物料不允许混有石英、碎玻璃、金属等硬物质。
3、动、静磨盘轴套、硬质密封件等零部件均系jing密材料制成，不能铁锤直接敲击。

•
